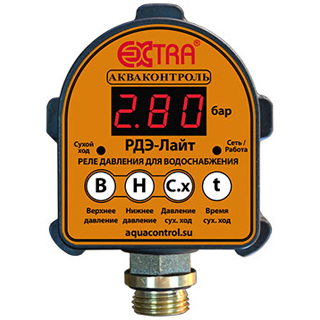

Реле давления электронное РДЭ-Лайт
Назначение
Реле давления электронное РДЭ-Лайт для систем водоснабжения имеет оптимизированный функционал. Оно превосходно подходит для решения основных задач в интересах мероприятий по перекачке не агрессивных жидкостей с применением насосного оборудования различных типов. Регулировку параметров можно осуществлять самостоятельно, а при необходимости можно вернуться к предустановленным на заводе настройкам, которые подходят для многих режимов.
Реле давления воды для систем водоснабжения данного типа, отличается легким управлением и способностью сохранять установленные настройки после внезапного отключения электропитания.
Оборудование функционирует в полностью автоматическом режиме. От пользователя требуется первоначальное введение настроек и периодический контроль работоспособности системы. По умолчанию заводские настройки подходят для большинства вариантов использования реле. Компактное и функциональное оборудование совместимо с насосами разных марок и моделей. Простота управления и надежность основные достоинства устройств.
Электронные реле давления запитываются от стандартной электросети 220 В. Гарантируется работоспособность устройств при температурах от 0 до 40 градусов. Модели, представленные в каталоге компании, выполнены в соответствии с требованиями ГОСТ. Реле обладают широким диапазоном настроек верхнего и нижнего давления. Допускается установка оборудования в промышленных и бытовых системах водоснабжения.
Реле давления электронное РДЭ-Лайт/РДЭ-Лайт-К. Руководство по эксплуатации.
Описание
Реле давления воды электронное для систем водоснабжения РДЭ-Лайт, (1,5 кВт)
Отличия от стандартной модели РДЭ
- простое управление;
- каждая кнопка отвечает за программирование одной функции.
В реле установлены оптимальные настройки, которые подойдут для большинства режимов работы. Они установлены в качестве заводских, и позволяют возвращаться к ним в любой момент.
Реле этой модели относится к разряду универсальных. Оно отлично подойдет для решения стандартных задач по осуществлению подачи воды с использованием насосов разного типа и вида. Его основными достоинствами являются простота и бесперебойная работа в автоматическом режиме.
Основные функции
В устройствах этой серии реализована защита от сухого хода. Реле имеет следующие функции:
- регулировки давления для включения и выключения насоса;
- регулировку давления сухого хода;
- регулировка времени задержки защиты насоса от сухого хода;
Наше реле имеет интуитивно понятное меню. Программа сохраняет свои настройки при отключении сети и перепадах напряжения. Изделие может подключаться непосредственно к насосу. Это избавит вас от использования дополнительных проводов. Выбрав данную модель, вы успешно решите задачу по созданию системы водоснабжения.
РДЭ-Лайт предназначен для эксплуатации в зонах умеренного/холодного климата, в закрытых помещениях без искусственного регулирования климатических условий и отсутствия воздействия рассеянного солнечного излучения и конденсации влаги.
| Характеристика | РДЭ-Лайт" |
| Напряжение питания, В / Частота тока, Гц | 220 / 50 |
| Диапазон нижнего порога давления, бар | 0,20...6,00 |
| Диапазон верхнего порога давления, бар | 0,40...9,99 |
| Климатическое исполнение по ГОСТ 15150-69 | УХЛ3.1* |
| Диапазон температуры окружающего воздуха | +1°С…+40°С |
| Относительная влажность воздуха при температуре +25°С | до 98% |
| Максимальная температура воды в месте установки датчика давления | +35°С |
| Степень защиты корпуса устройства | IP54 |
| Размер присоединительных патрубков | G1/2" |
| Максимальная допустимая мощность насоса P1*, кВт | 1,5 |
| Номинальный ток нагрузки, А | 6,9 |
*максимальная мощность электронасоса (P1), не путать с P2 - мощностью на валу электродвигателя (P1 > P2)
| Грузовая характеристика | РДЭ-Лайт" |
| Масса брутто, г | 605 |
| Габариты упаковки (длина х ширина х высота), мм | 140 x 120 x 120 |
Описание
Реле давления воды электронное для систем водоснабжения РДЭ-Лайт-К (с гальванически изолированным выходом)
Отличия от стандартной модели РДЭ
- простое управление;
- каждая кнопка отвечает за программирование одной функции.
В реле установлены оптимальные настройки, которые подойдут для большинства режимов работы. Они установлены в качестве заводских, и позволяют возвращаться к ним в любой момент.
Реле этой модели относится к разряду универсальных. Оно отлично подойдет для решения стандартных задач по осуществлению подачи воды с использованием насосов разного типа и вида. Его основными достоинствами являются простота и бесперебойная работа в автоматическом режиме.
Модель РДЭ-Лайт-К имеет гальванически изолированные выходы однополюсного нормально разомкнутого реле, что позволяет использовать его для управления вторичными устройствами автоматики или для непосредственного размыкания и замыкания цепи питания электронасосов мощностью P1 не более 1,5 кВт.
Применение РДЭ-Лайт-К позволяет управлять устройствами плавного пуска УПП и устройствами защиты насоса УЗН Extra Акваконтроль без использования адаптера АПП.
Основные функции
В устройствах этой серии реализована защита от сухого хода. Реле имеет следующие функции:
- регулировки давления для включения и выключения насоса;
- регулировку давления сухого хода;
- регулировка времени задержки защиты насоса от сухого хода;
Наше реле имеет интуитивно понятное меню. Программа сохраняет свои настройки при отключении сети и перепадах напряжения. Изделие может подключаться непосредственно к насосу. Это избавит вас от использования дополнительных проводов. Выбрав данную модель, вы успешно решите задачу по созданию системы водоснабжения.
РДЭ-Лайт-К предназначен для эксплуатации в зонах умеренного/холодного климата, в закрытых помещениях без искусственного регулирования климатических условий и отсутствия воздействия рассеянного солнечного излучения и конденсации влаги.
| Характеристика | РДЭ-Лайт-К" |
| Напряжение питания, В / Частота тока, Гц | 220 / 50 |
| Диапазон нижнего порога давления, бар | 0,20...6,00 |
| Диапазон верхнего порога давления, бар | 0,40...9,99 |
| Климатическое исполнение по ГОСТ 15150-69 | УХЛ3.1* |
| Диапазон температуры окружающего воздуха | +1°С+40°С |
| Относительная влажность воздуха при температуре +25°С | до 98% |
| Максимальная температура воды в месте установки датчика давления | +35°С |
| Степень защиты корпуса устройства | IP54 |
| Размер присоединительных патрубков | G1/2" |
| Максимальная допустимая мощность насоса P1*, кВт | 1,5 |
| Номинальный ток нагрузки, А | 6,9 |
*максимальная мощность электронасоса (P1), не путать с P2 - мощностью на валу электродвигателя (P1 > P2)
| Грузовая характеристика | РДЭ-Лайт-К" |
| Масса брутто, г | 605 |
| Габариты упаковки (длина х ширина х высота), мм | 140 x 120 x 120 |
Описание
Реле давления воды электронное для систем водоснабжения РДЭ-Лайт с паролем (1,5 кВт)
Отличия от стандартной модели РДЭ
- простое управление;
- каждая кнопка отвечает за программирование одной функции.
В реле установлены оптимальные настройки, которые подойдут для большинства режимов работы. Они установлены в качестве заводских, и позволяют возвращаться к ним в любой момент.
Реле этой модели относится к разряду универсальных. Оно отлично подойдет для решения стандартных задач по осуществлению подачи воды с использованием насосов разного типа и вида. Его основными достоинствами являются простота и бесперебойная работа в автоматическом режиме.
Основные функции
В устройствах этой серии реализована защита от сухого хода. Реле имеет следующие функции:
- регулировки давления для включения и выключения насоса;
- регулировку давления сухого хода;
- регулировка времени задержки защиты насоса от сухого хода;
Наше реле имеет интуитивно понятное меню. Программа сохраняет свои настройки при отключении сети и перепадах напряжения. Изделие может подключаться непосредственно к насосу. Это избавит вас от использования дополнительных проводов. Выбрав данную модель, вы успешно решите задачу по созданию системы водоснабжения.
РДЭ-Лайт предназначен для эксплуатации в зонах умеренного/холодного климата, в закрытых помещениях без искусственного регулирования климатических условий и отсутствия воздействия рассеянного солнечного излучения и конденсации влаги.
| Характеристика | РДЭ-Лайт" |
| Напряжение питания, В / Частота тока, Гц | 220 / 50 |
| Диапазон нижнего порога давления, бар | 0,20...6,00 |
| Диапазон верхнего порога давления, бар | 0,40...9,99 |
| Климатическое исполнение по ГОСТ 15150-69 | УХЛ3.1* |
| Диапазон температуры окружающего воздуха | +1°С…+40°С |
| Относительная влажность воздуха при температуре +25°С | до 98% |
| Максимальная температура воды в месте установки датчика давления | +35°С |
| Степень защиты корпуса устройства | IP54 |
| Размер присоединительных патрубков | G1/2" |
| Максимальная допустимая мощность насоса P1*, кВт | 1,5 |
| Номинальный ток нагрузки, А | 6,9 |
*максимальная мощность электронасоса (P1), не путать с P2 - мощностью на валу электродвигателя (P1 > P2)
| Грузовая характеристика | РДЭ-Лайт" |
| Масса брутто, г | 605 |
| Габариты упаковки (длина х ширина х высота), мм | 140 x 120 x 120 |
Описание
Реле давления воды электронное для систем водоснабжения РДЭ-Лайт-К (с гальванически изолированным выходом, с паролем)
Отличия от стандартной модели РДЭ
- простое управление;
- каждая кнопка отвечает за программирование одной функции.
В реле установлены оптимальные настройки, которые подойдут для большинства режимов работы. Они установлены в качестве заводских, и позволяют возвращаться к ним в любой момент.
Реле этой модели относится к разряду универсальных. Оно отлично подойдет для решения стандартных задач по осуществлению подачи воды с использованием насосов разного типа и вида. Его основными достоинствами являются простота и бесперебойная работа в автоматическом режиме.
Модель РДЭ-Лайт-К имеет гальванически изолированные выходы однополюсного нормально разомкнутого реле, что позволяет использовать его для управления вторичными устройствами автоматики или для непосредственного размыкания и замыкания цепи питания электронасосов мощностью P1 не более 1,5 кВт. Применение РДЭ-Лайт-К позволяет управлять устройствами плавного пуска УПП и устройствами защиты насоса УЗН Extra Акваконтроль без использования адаптера АПП.
Основные функции
В устройствах этой серии реализована защита от сухого хода. Реле имеет следующие функции:
- регулировки давления для включения и выключения насоса;
- регулировку давления сухого хода;
- регулировка времени задержки защиты насоса от сухого хода;
Наше реле имеет интуитивно понятное меню. Программа сохраняет свои настройки при отключении сети и перепадах напряжения. Изделие может подключаться непосредственно к насосу. Это избавит вас от использования дополнительных проводов. Выбрав данную модель, вы успешно решите задачу по созданию системы водоснабжения.
РДЭ-Лайт-К предназначен для эксплуатации в зонах умеренного/холодного климата, в закрытых помещениях без искусственного регулирования климатических условий и отсутствия воздействия рассеянного солнечного излучения и конденсации влаги.
| Характеристика | РДЭ-Лайт-К" |
| Напряжение питания, В / Частота тока, Гц | 220 / 50 |
| Диапазон нижнего порога давления, бар | 0,20...6,00 |
| Диапазон верхнего порога давления, бар | 0,40...9,99 |
| Климатическое исполнение по ГОСТ 15150-69 | УХЛ3.1* |
| Диапазон температуры окружающего воздуха | +1°С+40°С |
| Относительная влажность воздуха при температуре +25°С | до 98% |
| Максимальная температура воды в месте установки датчика давления | +35°С |
| Степень защиты корпуса устройства | IP54 |
| Размер присоединительных патрубков | G1/2" |
| Максимальная допустимая мощность насоса P1*, кВт | 1,5 |
| Номинальный ток нагрузки, А | 6,9 |
*максимальная мощность электронасоса (P1), не путать с P2 - мощностью на валу электродвигателя (P1 > P2)
| Грузовая характеристика | РДЭ-Лайт-К" |
| Масса брутто, г | 605 |
| Габариты упаковки (длина х ширина х высота), мм | 140 x 120 x 120 |
